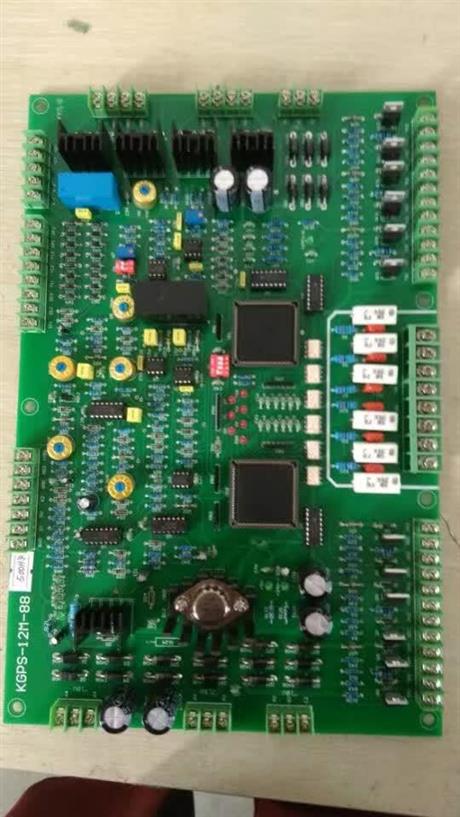

DLJ-88中频炉控制板，是本公司开发使用研制的新型双桥整流（及十二脉波）控制触发板。DLJ-8中频电源控制板用于主回路采用双桥整流（见附图1）的中频电源，双桥整流中频电源可以减少运行引起的电网谐波、提高功率因数和运行效率。双桥整流中频电源必须配专用的整流变压器，其副边有△和Y两组绕组（或＋15o 、－15o两组绕组），分别工给两组整流桥，再经两个滤波电感之后，并联供给逆变器。 DLJ-8中频电源控制板主要由电源、给定调节器、平衡调节器、移相控制电路、保护电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。其核心部件采用美国生产的高性能、高密度、超大规模专用DLJ集成电路，使其电路除调节器外，其余均实现数字化，因此可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点。 二 技术参数 1、产品名称 产品名称：DLJ-8十二脉波中频电源控制板 2、适用装置 适用于200HZ-1000HZ各种晶闸管并联谐振中频电源。 3、正常使用条件 3.1海拔不超过2000米。 3.2环境温度不低于-10℃，不高于+40℃。 3.3空气最大相对湿度不超过90%（20℃±5℃时）。 3.4运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。 3.5无剧烈振动和冲击。 4、主要技术参数 4.1主电路进线额定电压：380V~1140V（50HZ）。 4.2控制供电电源：单相18V/1A、单相6V/3A、三相18V/2A、三相18V/2A、。 4.3中频电压反馈信号：AC 15V/15mA。 4.4电流反馈信号：AC 12V/5mA六相输入。 4.5整流触发脉冲移相范围：α=0~130°。 4.6整流触发脉冲不对称度：小于1°。 4.7整流触发脉冲信号宽度：≥600μS、双窄、间隔60°。 4.8整流触发脉冲特性：触发脉冲峰值电压：≥12V 触发脉冲峰值电流：≥1A 触发脉冲前沿陡度：≥0.5A/μS 4.9逆变频率：200HZ-2500HZ。 4.10逆变触发脉冲信号宽度：1/32×逆变频率。 4.11逆变触发脉冲特性：触发脉峰值电压：≥22V 触发脉峰值电流：≥1.5A 触发脉冲前沿陡度：≥2A/μS 4.12最大外型尺寸：335×230×40mm。 4.13故障信号输出： 控制板在检测到故障信号时，输出一组接点信号，该接点容量为AC：5A/220V；DC：10A/28V。
