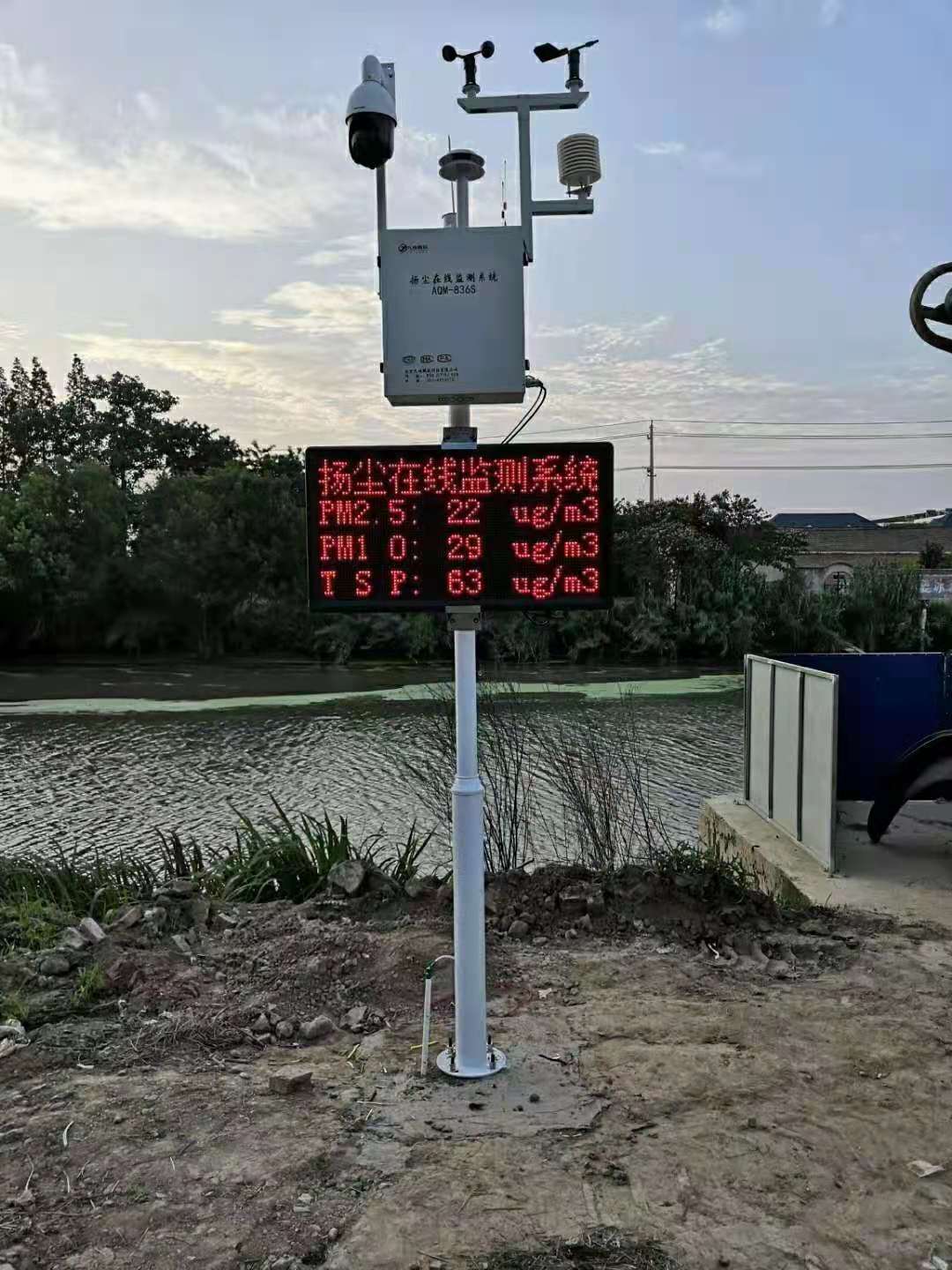

智慧工地扬尘在线监测系统

　　（一）颗粒物监测子系统（光散射法）：

　　1．颗粒物实时监测仪:对可吸入颗粒物（PM10）浓度进行连续自动监测，能够提供颗粒物浓度实时分钟数据。

　　2．仪器设备性能参数

　　（1）颗粒物监测仪采用的监测方法应当符合国家有关固定污染源颗粒物排放监测或者环境空气质量中颗粒物监测技术方法要求。

　　（2）仪器性能：测量范围：0-10mg/m3；

　　检测限：0.001mg/m3；

　　最小分辨率：≤1μg/m3；

　　采样流量偏差：≤±5%设定流量/24小时；

　　平行性：≤±20%；

　　工作电源：太阳能电池或直流电12V或交流电AC220V±10%兼容；

　　颗粒物监测仪应具备配套的校准系统。

　　（3）数据采集控制单元具有数据采集及传输设备，用于监测仪的控制、数据记录及传输等功能。

　　（4）现场采样泵等设备运行时噪声值≤50dB（A）。

　　（5）颗粒物监测仪具有省级及以上计量认证机构出具的检测合格报告（计量认证文件）.

　　（6）结构牢固可靠，便于搬运和安装，设备具有动态加热除湿功能。

　　3．监测仪数量要求

　　（1）每个工地至少设置1个监测点，原则上占地面积在10000㎡以上的工地增设1-2个监测点。

　　（2）混凝土搅拌站根据其规模宜设置1至2个监测点。

　　4．点位设置要求

　　（1）工地在线监测系统监测点位选址应符合下列要求：

　　a）应设置于工地施工区域围栏安全范围内，且可直接监控工地现场主要施工活动的区域。

　　b）设置1个监测点位的，应设置在施工车辆的主出入口；设置2个及以上点位的，宜选择在主要的施工车辆出入口，其中至少一个监测点应设置在施工车辆的主出入口。

　　c）当与其他工地相邻时，应避免在相邻边界处设置监测点。

　　d）监测点的位置不宜轻易变动，以保证监测的连续性和数据的可比性。

　　e）在监测点周围，不应有非施工作业的高大建筑物、树木或其他障碍物阻碍环境空气的流通。从监测系统采样口到附近障碍物之间的水平距离，至少应为该障碍物高出采样口垂直距离的两倍以上。

　　f）监测点应设置在相对安全和防火措施有保障的地方。

　　g）监测点附近应避免强电磁干扰，周围有稳定可靠的电力供应，方便安装和检修通信线路。

　　h）监测点的设置应避免对企业安全生产造成影响。

　　（2）混凝土搅拌站在线监测系统监测点位选址应遵循以下原则

　　a）宜设置于混凝土搅拌站边界范围内，且可直接监控主要生产活动的区域。

　　b）设置1个监测点位的，应设置在车辆的主出入口；设置2个及以上点位的，宜选择在运输车辆出入口和距离料仓等主要扬尘源5米处。

　　5．设备安装要求

　　（1）可吸入颗粒物PM10采样口高度一般应设在距地面不低于3m，监测点位距离任何反射面原则上应大于3.5m。

　　（2）在监测点周围，不应有非施工作业的高大建筑物、树木或其他障碍物阻碍环境空气的流通。从监测系统采样口到附近障碍物之间的水平距离，至少应为该障碍物高出采样口垂直距离的两倍以上。

　　（3）监测点附近应避免强电磁干扰，周围有稳定可靠的电力供应，方便安装和检修。

　　6．设备安全要求

　　（1）可吸入颗粒物PM10采样口高度一般应设在距地面不低于3m，监测点位距离任何反射面原则上应大于3.5m。

　　（2）在监测点周围，不应有非施工作业的高大建筑物、树木或其他障碍物阻碍环境空气的流通。从监测系统采样口到附近障碍物之间的水平距离，至少应为该障碍物高出采样口垂直距离的两倍以上。

　　（6）施工现场应配备设备安全防护人员，以避免施工过程损坏监测仪器。

　　7．数据采集与存储

　　（1）数据采集与标识：按1分钟频率自动采集工地、道路颗粒物样品，并上传至数据处理系统和信息监控平台。对各时段的扬尘污染监测数据能设置异常值判断条件（异常值包括：不满足数据有效性规定的数据、监测仪器停机时产生的随机值、断电复位后在仪器预热时产生的随机值等），并在计算小时均值时，对异常值采用特殊符号进行标注。

　　（2）数据存储：对所采集的监测数据，应能自动生成并储存为通用数据文件。系统所有数据（包括分钟数据、小时均值和日均值等）存储时间不少于三年。

　　8．数据采集频率

　　（1）连续监测数据应能满足每小时的算术平均值计算。在每小时中采集到监测分析仪器正常输出一次值的75%以上时本小时的监测结果有效（注：≥45分钟），用本小时内所有正常输出一次值计算的算术平均值作为该小时平均值。

　　（2）每日不少于20个有效小时平均值，日均值的统计时间段为北京时间当日0：00至23：59。

　　（3）每月不少于24个有效日均值的算术平均值为有效月均值。

　　（4）每年不少于12个有效月均值的算术平均值为有效年均值。

　　9．数据有效性

　　（1）对于低浓度未检出结果和在监测分析仪器零点漂移技术指标范围内的负值，取监测仪器检出限的1/2数值，作为监测结果参加统计。

　　（2）发现仪器零点漂移或跨度漂移超出漂移控制限，应从发现超出控制限的时刻算起，到仪器恢复到调节控制限以下这段时间内的监测数据作为无效数据，不参加统计，但对该数据进行标注，作为参考数据保留。

　　（3）仪器校零和校跨期间的数据作为无效数据，不参加统计，但应对该数据进行标注，作为仪器检查的依据予以保留。

　　（4）临时断电，则从断电时起，至恢复供电后仪器完成预热为止时段内的任何数据都为无效数据，不参加统计。

　　 （二）图像采集子系统

　　1．视频监控仪

　　（1）可以对工地施工现场进行全天候实时图像采集，可远程控制摄像机的移动及现场图像缩放。

　　（2）视频云台可实现水平360度旋转，俯仰90度，对工地施工现场实现全方位监控。

　　（3）摄像机具备夜视功能，可实现高倍光学变焦。

　　（4）与海康视频服务器兼容。

　　2．“超限”报警抓拍图片的功能

　　 （三）数据传输子系统

　　1．支持双向传输功能

　　数据传输：支持前后台的双向数据传输，既可完成前端监测数据的实时采集与存储，也能完成后端管理平台对实时监测仪的参数调控数据的传输，应满足多台实时监测仪的并发数据传输需求。（并发数不小于600台）

　　2．硬件要求:具备高性能工业级无线模块和高性能工业级通信处理器。

　　3．数据传输有效率:小时数据传输有效率不低于95%。

　　4．设备在线自检:具备完备的防掉线机制，以保障设备数据的有效采集率。
